NCC1004S(仿LT1964)

NCC1004S 产品为外部可调负压偏置器件,通过调节外部的分压电阻,可提供-1.5V~-11V 范围内的负 电压输出,主要用于 GaAs 和 GaN FET 的栅极驱动,具有低噪声、低功耗性能,驱动能力可达 150mA。产 品采用 5 脚 SOT-23 的封装,产品尺寸为 3mm×2.8mm×1.2mm。若需其他封装形式,可直接咨询厂家

产品详情

性能特点


l   典型工作电压:-2.5~-12V

l   输出电压:-1.5V-11V

l   低功耗、低噪声

l   外部电阻可调输出

l   SOT23-5 封装

应用领域

l  GaN/GaAs 功放栅极驱动

l         仪器仪表

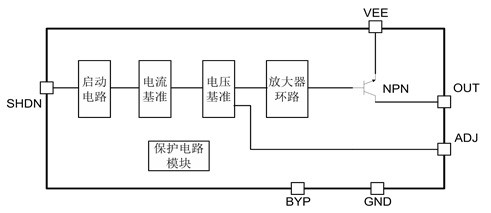

原理框图

电参数如无特殊说明,TA= 25VEE=-6V


符号

参数

测试条件

最小值

典型值

最大值

单位

VEE

工作电源电压

-

-12

-6

-2.5

V

VOUT

负压偏置输出电压

R1=10K,调节 RADJ 阻值

VEE 1

-

-1.5

V

IOUT_max

最大输出电流

负载接地,VOUT=0.9×VOUT(NOM)

200

-

-

mA



IQ

静态工作电流

ILOAD=0mA

-

-

1

mA

ILOAD=150mA



5

mA

Dropout

漏失电压

ILOAD=150mA



400

mV

REGLINE

线性调整率

VEE=-2.5V~-12V

-

-

50

mV

REGLOAD

负载调整率

ILOAD=0~150mAR1=10KRADJ=30K

-

-

20

mV

ENON

使能有效电平

-


VEE


V

ENOFF

使能关断电平

-


0


V

极限参数

参数

数值

单位

备注

负载能力

240

mA

与输出电压相关

工作温度

-55 ~ 125


存储温度

-65 ~ 150



管脚定义

管脚

名称

功能描述

1

GND

2

VEE

负电源

3

SHDN

使能引脚,SHDN VEE 器件工作,悬空关断。



4



ADJ

检测端,用分压电阻连接 ADJ OUT GND,得

OUT 输出电压值,不能悬空。

5

OUT

输出电压
