频率源产品
特点:
🔹频率覆盖1~28GHz;
🔸频率可定制,点频输出或跳频输出;
🔹超小型金属管壳封装(8.8mm*8.8mm*1.8mm);
🔸便于布局,屏蔽性好。
一、ARD-FW系列(8.8×8.8×1.8)管壳封装锁相源
1.1 部分货架型号的典型数据(频点可任意定制)
货架型号 | 输出频率 (GHz) | 输出功率 (dBm) | 谐波抑制 (dBc) | 杂波抑制 (dBc) | 分频抑制 (dBc) | 相位噪声@1k (dBc/Hz) | 电源功耗 V/mA |
ARD-FW-1000-1 | 1.0 | 0 | -15 | -70 | 无 | -115 | 5/160 |
ARD-FW-2000-1 | 2.0 | 0 | -15 | -70 | 无 | -110 | 5/160 |
ARD-FW-4000-1 | 4.0 | 7 | -15 | -70 | 无 | -104 | 5/130 |
ARD-FW-8000-1 | 8.0 | 7 | -15 | -70 | 无 | -97 | 5/130 |
ARD-FW-12000-1 | 12.0 | 7 | -12 | -70 | -60 | -93 | 5/180 |
ARD-FW-18000-1 | 18.0 | 10 | -12 | -70 | -60 | -92 | 5/220 |
ARD-FW-23200-1 | 23.2 | 10 | -15 | -70 | -55 | -90 | 5/250 |
ARD-FW-26000-1 | 26.0 | 10 | -15 | -70 | -55 | -90 | 5/250 |
ARD-FW-1000-1 | 1.0 | 0 | -15 | -70 | 无 | -115 | 5/160 |
ARD-FW-2000-1 | 2.0 | 0 | -15 | -70 | 无 | -110 | 5/160 |
ARD-FW-4000-1 | 4.0 | 7 | -15 | -70 | 无 | -104 | 5/130 |
ARD-FW-8000-1 | 8.0 | 7 | -15 | -70 | 无 | -97 | 5/130 |
1.2 部分货架型号的典型数据(频段可任意组合定制)
货架型号 | 输出频率 (GHz) | 输出功率 (dBm) | 谐波抑制 (dBc) | 杂波抑制 (dBc) | 分频抑制 (dBc) | 相位噪声@1k (dBc/Hz) | 电源功耗1 V/mA | 电源功耗2 V/mA | 跳频时间 uS |
ARD-FW-20/40-1 | 2~4 | 0 | -10 | -65 | 无 | -104 | 5/180 | 18/10 | ≤40 |
ARD-FW-40/80-1 | 4~8 | 12 | -10 | -65 | -70 | -98 | 5/150 | 18/10 | ≤40 |
ARD-FW-80/120-1 | 8~12 | 7 | -15 | -65 | -55 | -94 | 5/180 | 12/10 | ≤40 |
ARD-FW-100/200-1 | 10~20 | 7 | -12 | -65 | -55 | -90 | 5/250 | 12/10 | ≤40 |
二、ARD-FM系列(12×15×2.8)管壳封装锁相源
2.1部分货架型号的典型数据(频点可任意定制)
货架型号 | 输出频率 (GHz) | 输出功率 (dBm) | 谐波抑制 (dBc) | 杂波抑制 (dBc) | 分频抑制 (dBc) | 相位噪声@1k (dBc/Hz) | 电源功耗 V/mA |
ARD-FM-20-1 | 0.02 | 3 | -20 | -70 | 无 | -127 | 5/130 |
ARD-FM-1000-1 | 1.0 | 3 | -15 | -70 | 无 | -115 | 5/130 |
ARD-FM-2000-1 | 2.0 | 3 | -15 | -70 | 无 | -110 | 5/130 |
ARD-FM-4000-1 | 4.0 | 3 | -15 | -70 | 无 | -104 | 5/130 |
ARD-FM-8000-1 | 8.0 | 7 | -15 | -70 | 无 | -97 | 5/130 |
ARD-FM-12000-1 | 12.0 | 7 | -12 | -70 | -60 | -93 | 5/180 |
ARD-FM-16000-1 | 12.0 | 10 | -12 | -70 | -60 | -92 | 5/220 |
ARD-FM-20000-1 | 20.0 | 10 | -15 | -70 | -60 | -91 | 5/220 |
ARD-FM-25000-1 | 25.0 | 10 | -15 | -70 | -55 | -90 | 5/250 |
2.2部分货架型号的典型数据(频段可任意组合定制)
货架型号 | 输出频率 (GHz) | 输出功率 (dBm) | 谐波抑制 (dBc) | 杂波抑制 (dBc) | 分频抑制 (dBc) | 相位噪声@1k (dBc/Hz) | 电源功耗1 V/mA | 电源功耗2 V/mA | 跳频时间 uS |
ARD-FM-20/6500-1 | 0.02~6.5 | 0 | -10 | -65 | 无 | -104 | 5/130 | / | ≤40 |
ARD-FM-10000/20000-1 | 10~20 | 7 | -12 | -65 | -55 | -90 | 5/250 | 12/10 | ≤40 |
ARD-FM-1250/20000-1 | 1.25~20 | -5 | -10 | -60 | -55 | -90 | 5/260 | 12/10 | ≤40 |
特点:
🔹频率覆盖0.02~28GHz;
🔸频率可定制,点频输出或跳频输出;
🔹小型金属管壳封装(12mm*15mm*2.8mm);

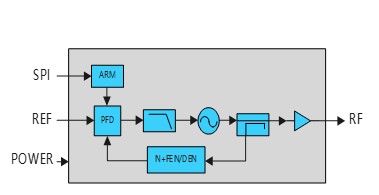

🔸跳频内部集成ARM,控制方便。
